JUNOS



 ◆ JUNOSとは

 JUNOSとはJuniper Networksの主にルータ製品で搭載しているOSのことです。企業ネットワークに導入
 しているJuniper製品と言えばScreenOSを搭載したSSGシリーズが代表的ですが、実質的にその後継機
 であるSRXシリーズの搭載OSがJUNOSであることから、JUNOSのスキルは市場価値が高くなっています。
 JUNOSが動作する製品シリーズは以下の黒文字が該当。SRXでは、
ScreenOSを統合したJUNOSを搭載。

主な製品カテゴリー 機器 各シリーズ
ルーティング 高機能/高性能ルータ  ACX / BX / CTP / E / J / JCS / LN / M / MX / Tシリーズ
スイッチング 高性能スイッチ  EX / QFabricシリーズ
セキュリティ Firewall、VPN、UTM  IDP / ISG / MAG / Netscreen / SA / SRX / SSG / UAC シリーズ




 ◆ JUNOSの特徴

 JUNOSは、

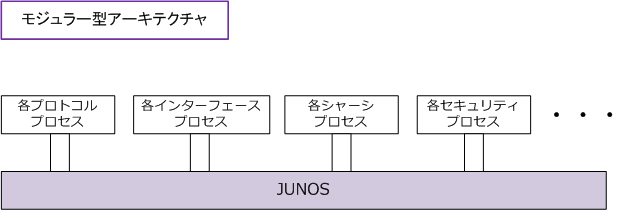

FreeBSDをベースに開発されており、モジュラー型アーキテクチャによって高い信頼性を実現。
 カーネルとなるJUNOSの上で、モジュールとして動作する各プロセスにそれぞれCPUリソースとメモリ領域が
 割り当てられるため、特定のプロセスで不具合が発生した場合もOS全体が影響を受けることなく、該当する
 プロセスだけを再起動等で修復することで正常な状態にできます。これが
モジュラー型の最大のメリットです。

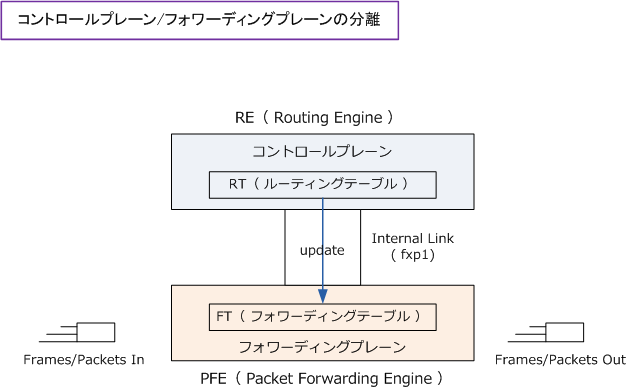

 JUNOSが動作するプラットフォームでは
フォワーディングプレーン(パケット転送)とコントロールプレーン
 (システム制御)が分離されているため、パケット転送によりフォワーディングプレーン側で高負荷になっても
 その影響をコントロールプレーン側のルーティング処理が影響を受けることはなく、高い信頼性を実現します。





 ◆ JUNOS - 認識するストレージ

 JUNOS搭載プラットフォームでは起動メディアにCF(コンパクトフラッシュ)、HDD(ハードディスクドライブ)
 SSD(フラッシュメモリドライブ)、USBメモリなどが使用できてストレージとして認識します。なお、SRX
 シリーズでは、SRX1400以上のモデルでRE(ルーティングエンジン)にSSDまたはHDDが搭載されています。

SRXシリーズ ストレージ
SRX100/SRX210/SRX220/SRX240 1GB CF
SRX650 2GB CF
SRX1400/SRX3400/SRX3600 1GB CF + 16GB SSD
SRX5600/SRX5800 1GB CF + 40GB HDD

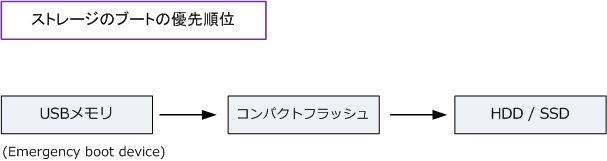

 なお、JUNOS搭載プラットフォームがブートする際にストレージを参照する優先順位は以下のとおりです。






 ◆ JUNOS - ディレクトリ構造

 JUNOSはFreeBSDをベースとしていることからディレクトリ構造になっています。主要なパスは以下の通り。

ディレクトリ 説明
 /config

 juniper.conf.gz / juniper.conf.1.gz / juniper.conf.2.gz / juniper.conf.3.gz のように
 現在使用しているコンフィグ(juniper.confi.gz)と過去3世代のコンフィグの格納場所。

 /var/db/config  4世代目(juniper.conf.4.gz)〜49世代目(juniper.conf.49.gz)のコンフィグの格納場所。
 /var/home  各ユーザのホームディレクトリ。
 /var/tmp  コアダンプファイルの保存先、JUNOSの変更の際の一時保存先。
 /var/log

 Syslogでローカルに保存するログを格納する場所 (/var/log/messages)
 いわばdebugであるtracingファイルを保存する場所 ( /var/log/filename )

 /altroot  the root file system (/) is backed up to /altroot
 /altconfig  /config directory is backed up to /altconfig
