◆ PIM-SM - ディストリビューションツリー作成の流れ（ スイッチオーバー機能の有効時 ）
PIM-SMにおいて、ディストリビューションツリーがどのように作成されていくのかを見ていきます。
この記事では、ラストホップルータでスイッチオーバー機能を有効化している前提の内容となります。

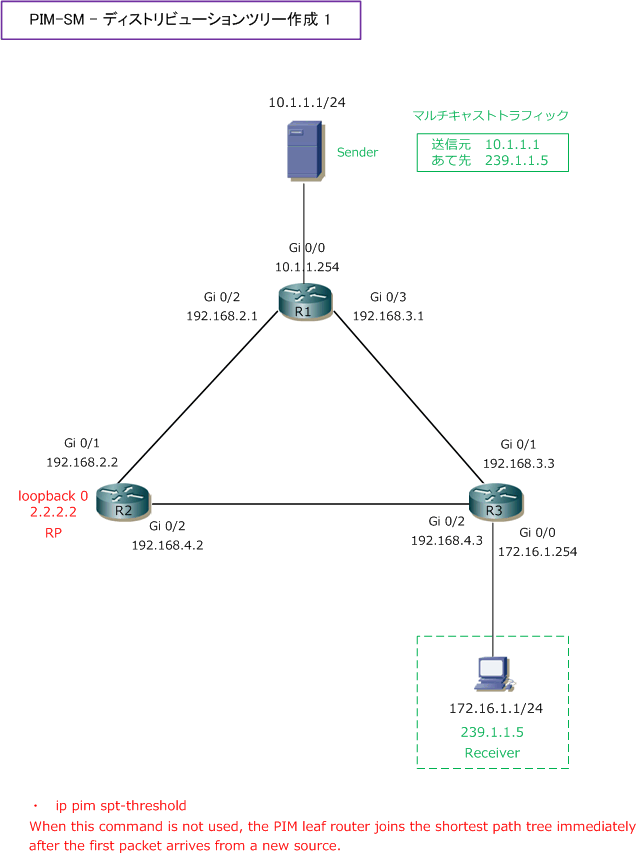

・ R1、R2、R3は「R2が239.1.1.5のマルチキャストグループのRP」であることを認識しています。
・ show ip mroute上で表示される「239.255.255.250」と「224.0.1.40」のアドレスは省略します。
◆ PIM-SM - ディストリビューションツリー作成の流れ（共有ツリーの作成）
以下の内容どおり、Senderからマルチキャストパケットを送信していない状態では、スイッチオーバー機能
の無効化、有効化に関係なく、その動作とステータスはほとんど変わりありませんが、R3の（*,G）エントリ
のフラグの内容が異なる点だけ認識しておきましょう。Jフラグがセットされています。

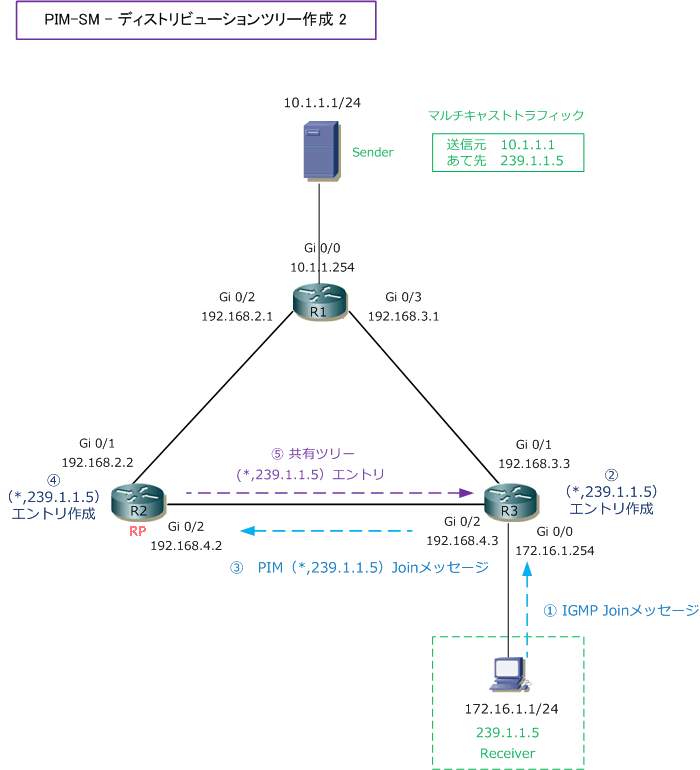

① Receiverから、IGMP Joinメッセージ（IGMPメンバーシップレポート）をルータへ送信します。

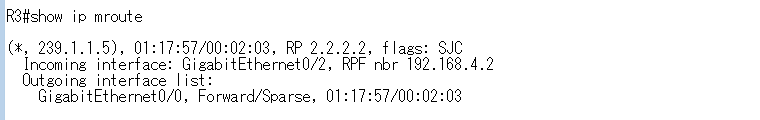

② R3のマルチキャストルーティングテーブルには（ *, 239.1.1.5 ）のエントリが作成されます。
※ 現時点では、Senderからマルチキャストのデータ送信は行っていません。
③ R3はRPまでの共有ツリーを作成するために、R3のマルチキャストルーティングテーブルのRPF nbrで
指定されているIPアドレス（R2のIPアドレス）へ、PIM（*,239.1.1.5）Joinメッセージを送信します。

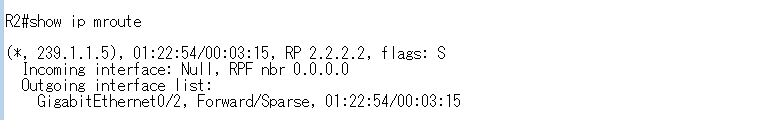

④ PIM（*,239.1.1.5）Joinメッセージを受信したR2（RP）は（*,239.1.1.5）エントリを作成します。
⑤ これで（*,239.1.1.5）の共有ツリーは完成です（現時点でR1は239.1.1.5に関しては学習していません）
◆ PIM-SM - ディストリビューションツリー作成の流れ（送信元ツリーの作成）
送信元ツリー作成の流れも、前回の解説同様の同じ動作となりますが、ラストホップルータがマルチキャスト
トラフィックを受信し始めるとスイッチオーバーが発生して、最短経路でマルチキャストパケットを転送する
ようになります。

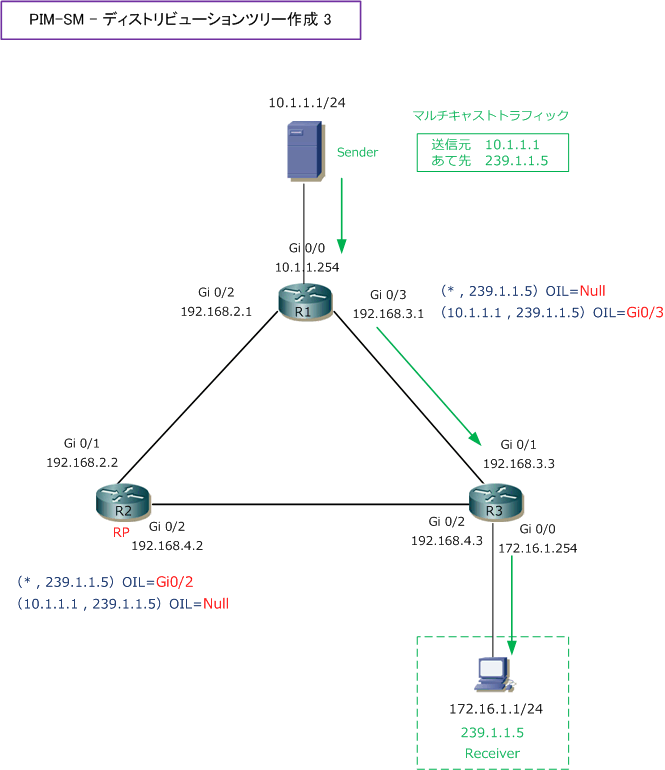

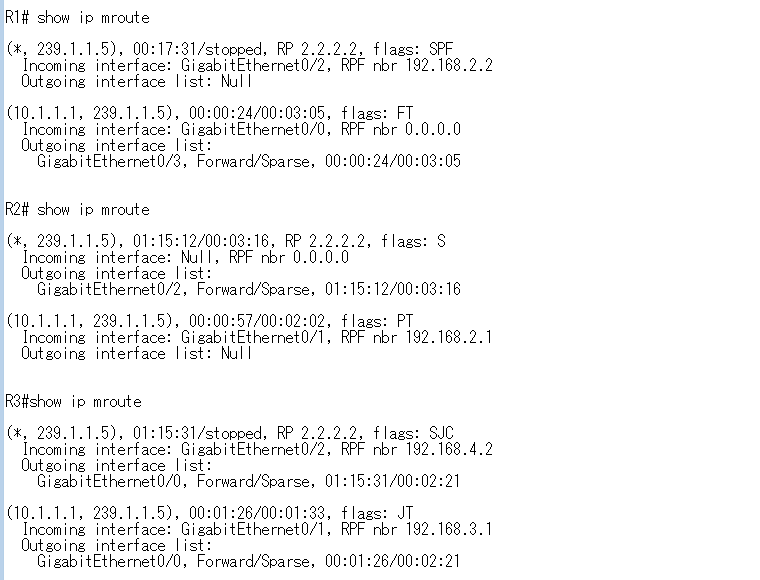

以下は、R1、R2、R3の最終的なディストリビューションツリーの状態です。
|
